SA-6活泼式中低空中程野战地对空导弹系统，苏联代号2K12 立方体，或音译‘卡勃’；或译作‘库班河’（Kub, Russian "Куб"）。1959岁首始由苏联托罗波夫OKB-134特种工程联想局研制，是伊凡·伊凡诺维奇·托罗波夫一世的临了作品。莫斯科信号旗机械制造联想局（俄罗斯最大的空对空导弹联想局）与吉哈米洛夫仪器联想科学连络院（Tikhomirov Scientific Reseach Institute of Instrument Design，英文简称为NIIP世界杯体育，俄罗斯最大的机载雷达联想单元）负责制造。西方称2K12为SA-6(好意思国防部代号) "Gainful根弗"（北约代号）（或译作‘利益’‘有益’Gainful）。1967年定型。1983－1985年停产。

1958 年 7 月，把柄苏共委员会与苏联部长会议的聚首决策，谨慎启动了一款自走式防空导弹系统（SAM）的研制职责，旨在保护坦克师和摩托化步兵师免受中低空飞来的敌方空中打击武器的要挟。该系统被赋予编号2K12“立方体”（Kub），其政策工夫要求（TTT）由第 3 连络所（NII-3）制定；主研单元被指定为苏联国度航空工夫委员会第 15 联想局（OKB-15 GKAT，即其后的苏联无线电工业部“提霍米罗夫”仪器制造科学连络所 / NIIP）；总联想师为 V. V. 提霍米罗夫（V.V. Tikhomirov）与 Yu. N. 菲古罗夫斯基（Yu.N. Figurovsky）。

该防空导弹系统的作战装备包括以下构成部分：

1S91 自行式窥探与制导雷达车（SURN；总联想师：A. A. 拉斯托夫 / A.A. Rastov）；

2P25 自行式导弹辐照车（SPU；总联想师：A. I. 雅斯金 / A.I. Yaskin）；

防空导弹（SAM / ZUR；总联想师：I. I. 托罗波夫 / I.I. Toropov，后接任者为 A. L. 利亚平 / A.L. Lyapin）；

运输车、运输装填车，以及用于对系统作战装备进行检测、养息和维修的汽车站。

该防空导弹系统的研制经过终点贫寒，这是由于其工夫新颖度极高、政策工夫要求尖酸以及任务期限穷困所致。其中最多的难题聚首在防空导弹（ZUR）本人。系统的各个构成部分自 1959 年起开展测试；在此时间，在辐照的 83 枚防空导弹中，仅有 3 次辐照被认定为告成（松手 1963 年数据）。初次告成使用实弹击中空中宗旨（伊尔-28 轰炸机）是在 1964 年 4 月（由 V. I. 弗洛林斯基少校完成辐照），尔后的职责鼓吹得愈加成功。1965 年 1 月，该系统被提交进行国度训诫，并于 1967 年 1 月谨慎装备苏联陆军防空部队。

1S91 自走式窥探与制导雷达车（SURN）旨在竣事以下功能：

发现、识别空中宗旨，并为追踪与映照雷达拿获宗旨提供宗旨教导；

追踪宗旨并详情其现时坐标；

向自走式辐照车（SPU）传输宗旨坐标与适度教导；

以相连波辐射映照宗旨和导弹。

1S91 雷达车内包含两座雷达站（RLS）：

1S11 空中宗旨发现与宗旨教导雷达（SOC）；

1S31 宗旨追踪与宗旨及导弹映照雷达（SSC）。

1S11 雷达是一座全向联系脉冲多普勒雷达，职责在厘米波段，领有两个孤立的波导和收发通谈，在彼此错开的载波频率上职责。两个通谈的辐射源（馈源）安装在吞并座天线反射镜的焦点平面上。能在 3 至 70 公里的距离以及 30 至 7000 米的高度领域内发现并识别宗旨。全向扫描的旋转速率为 15 转/分。同期，在敌方施增加样干扰的情况下，该雷达一经能保捏职责才调。

1S31 雷达由两个主要部分构成：联系脉冲宗旨追踪通谈，以及相连波宗旨映照通谈。追踪与映照通谈的馈源均安装为主天线抛物面反射镜的焦点平面上。对 F-4C“鬼魅 II”型飞机的自动追踪拿获距离最高可达 50 公里。该雷达相同能在复杂的干扰环境下职责；若雷达失效，还不错借助电视光学对准镜（TOV）进行宗旨追踪，此时宗旨的距离由 1S11 雷达测定。

雷达天线接管荆棘两层叮属：表层为 1S11 发现雷达天线，基层为 1S31 追踪雷达天线。这保证了天线在地方角上或者彼此孤立旋转。1S91 雷达车的构兵全重为 20.3 吨；车组乘员为 4 东谈主（车长、两名操作员及驾驶员/机电员）。

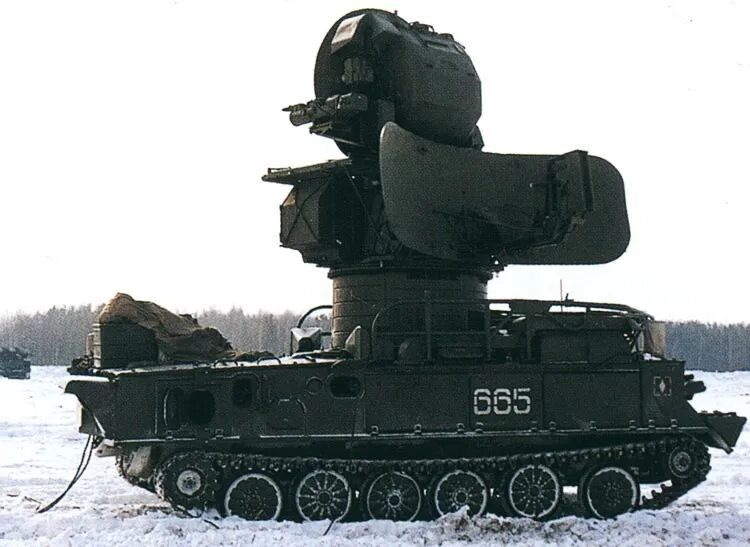

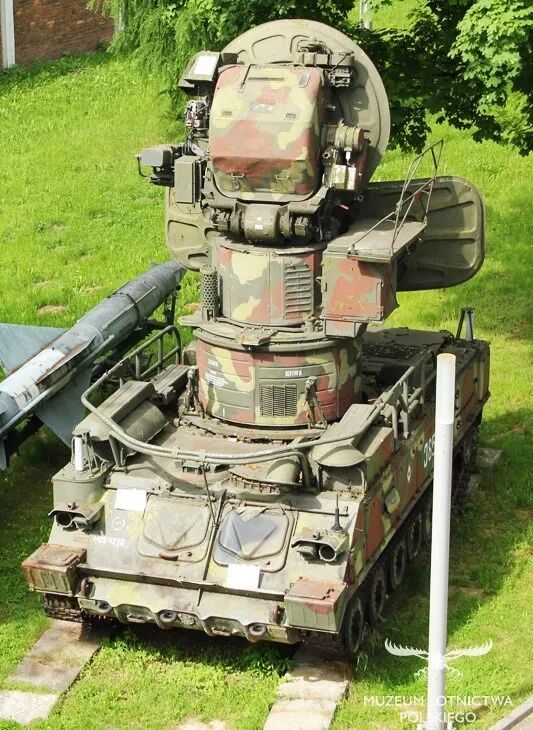

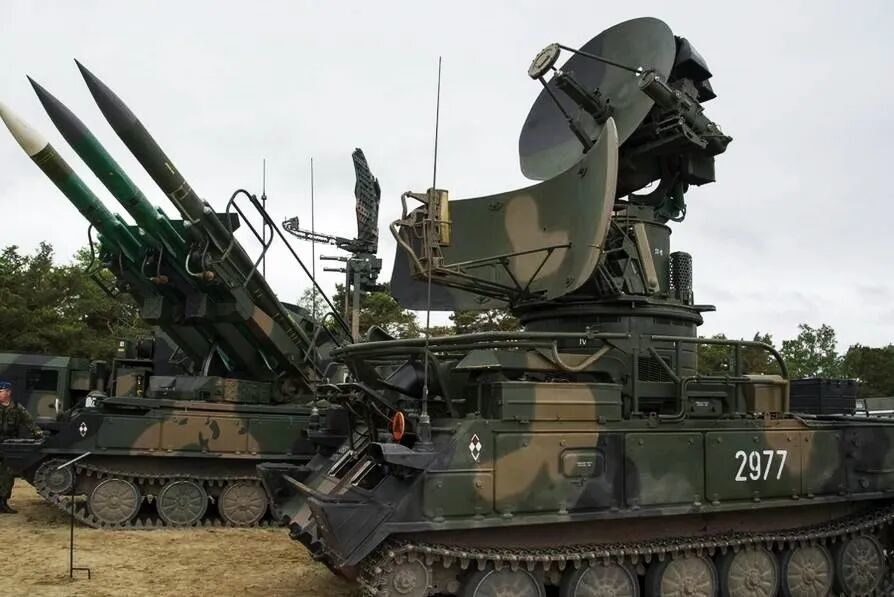

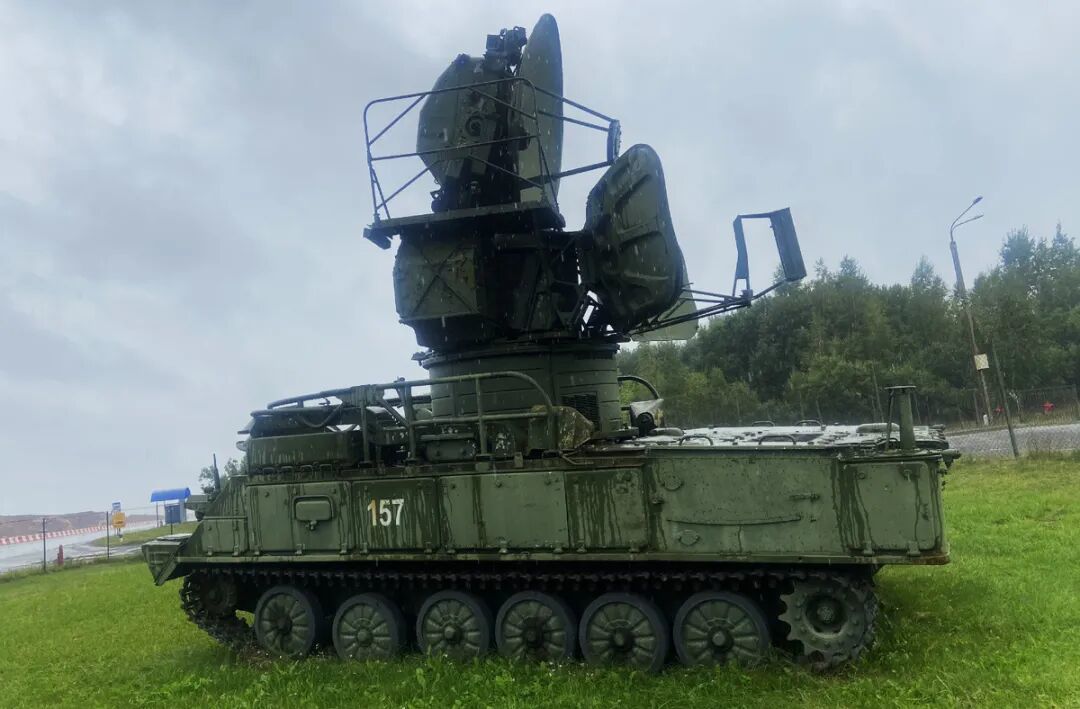

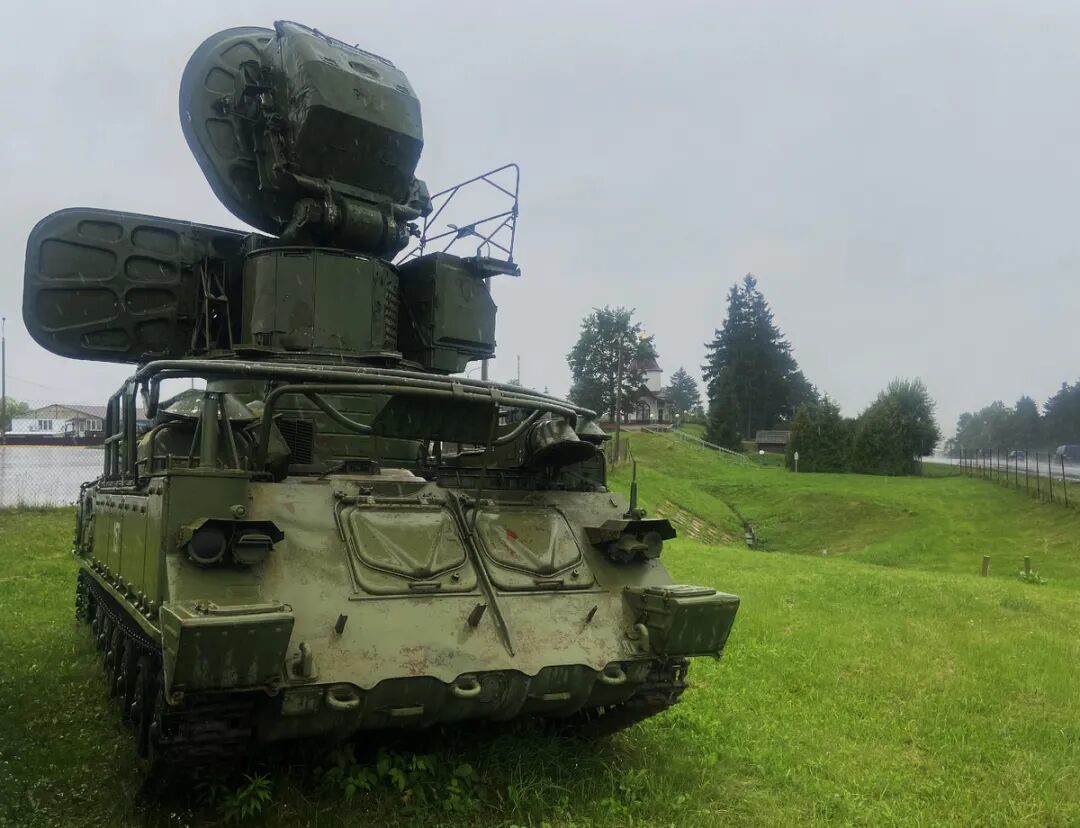

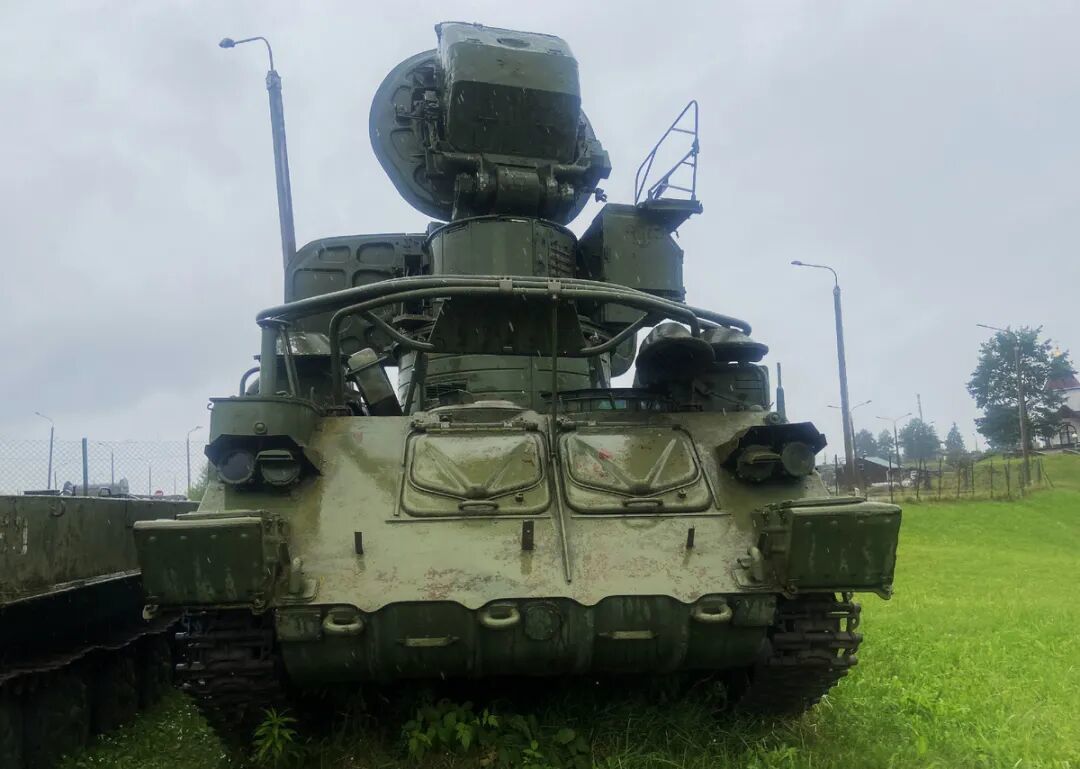

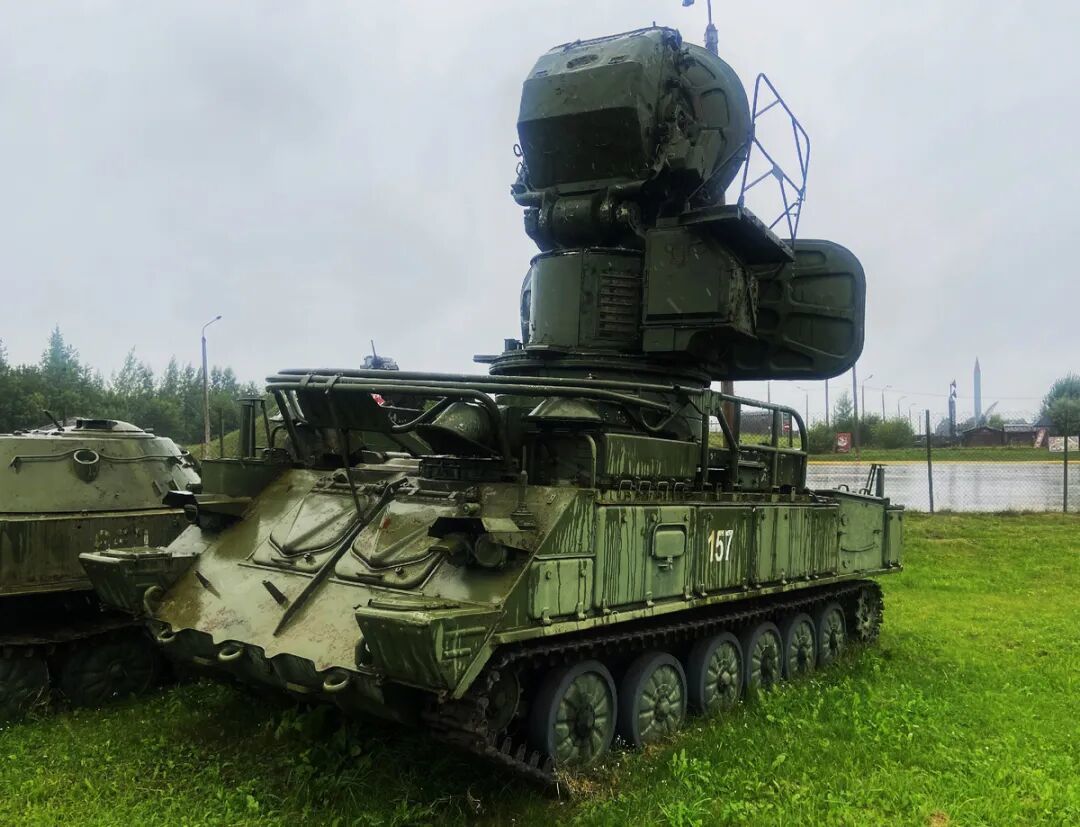

СУРН 1С91 在辐照/构兵姿态。历史文化空洞体“斯大林防地”（白俄罗斯共和国）。

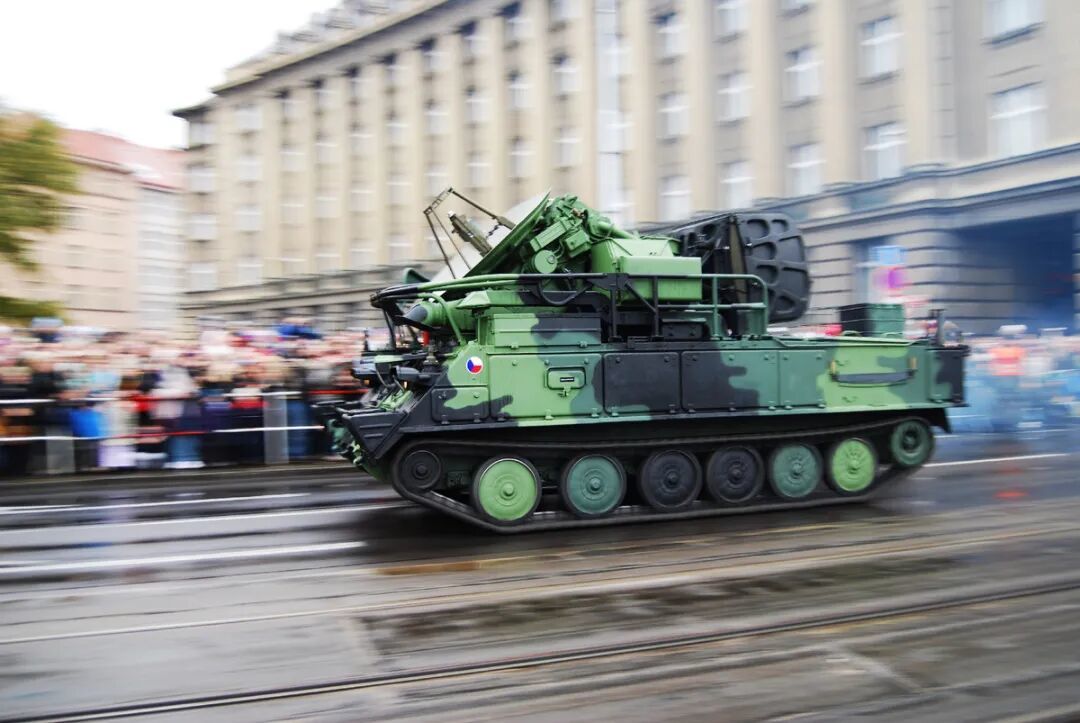

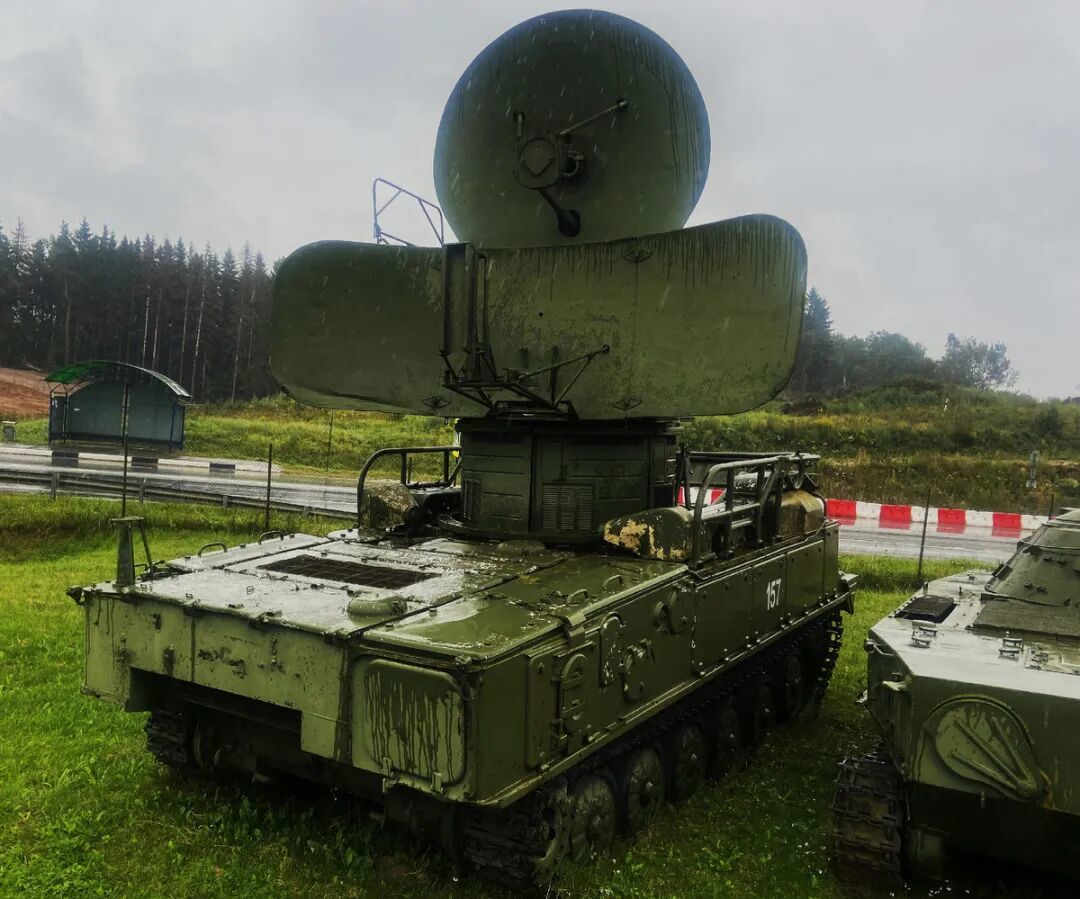

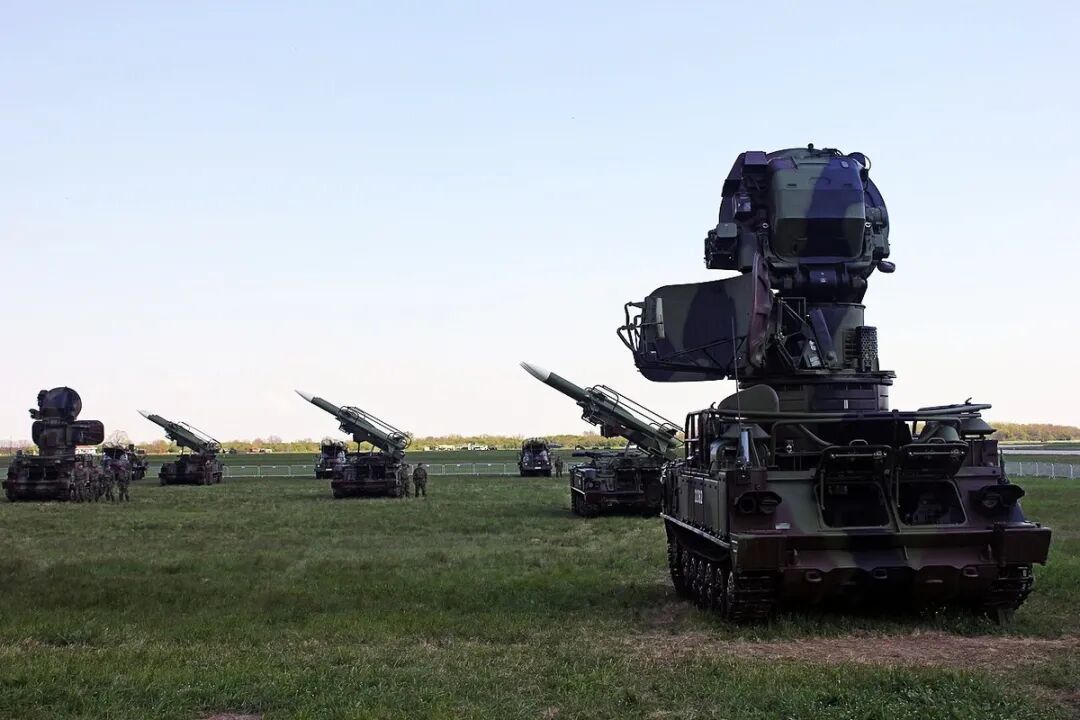

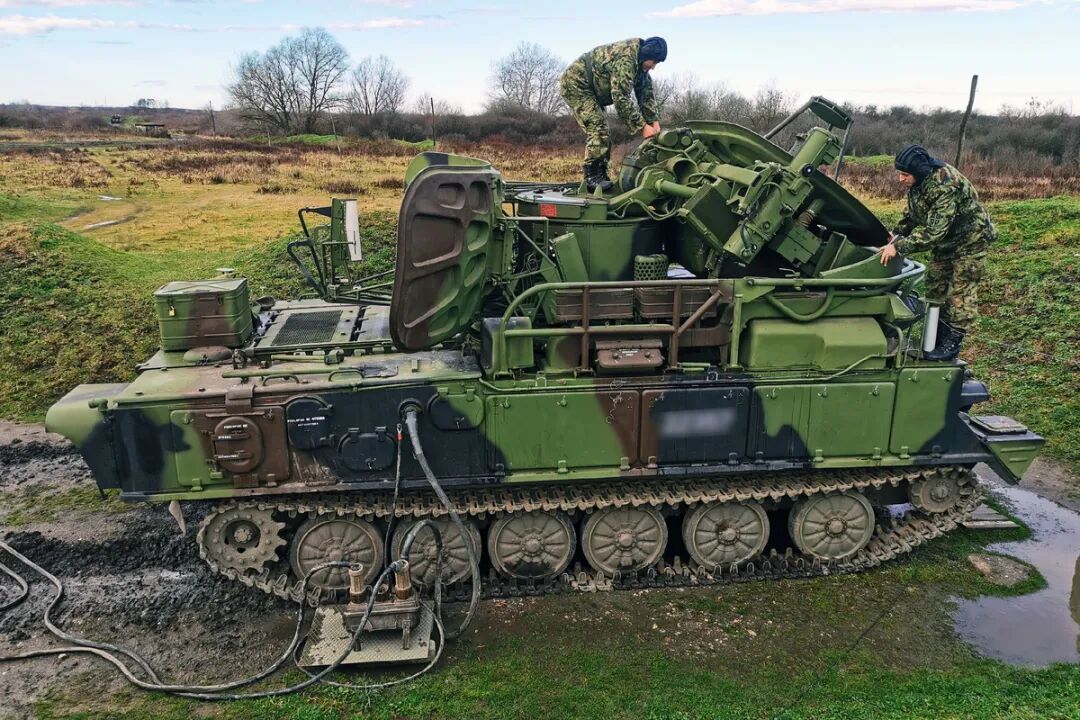

СУРН（波兰陆军）在行军姿态。

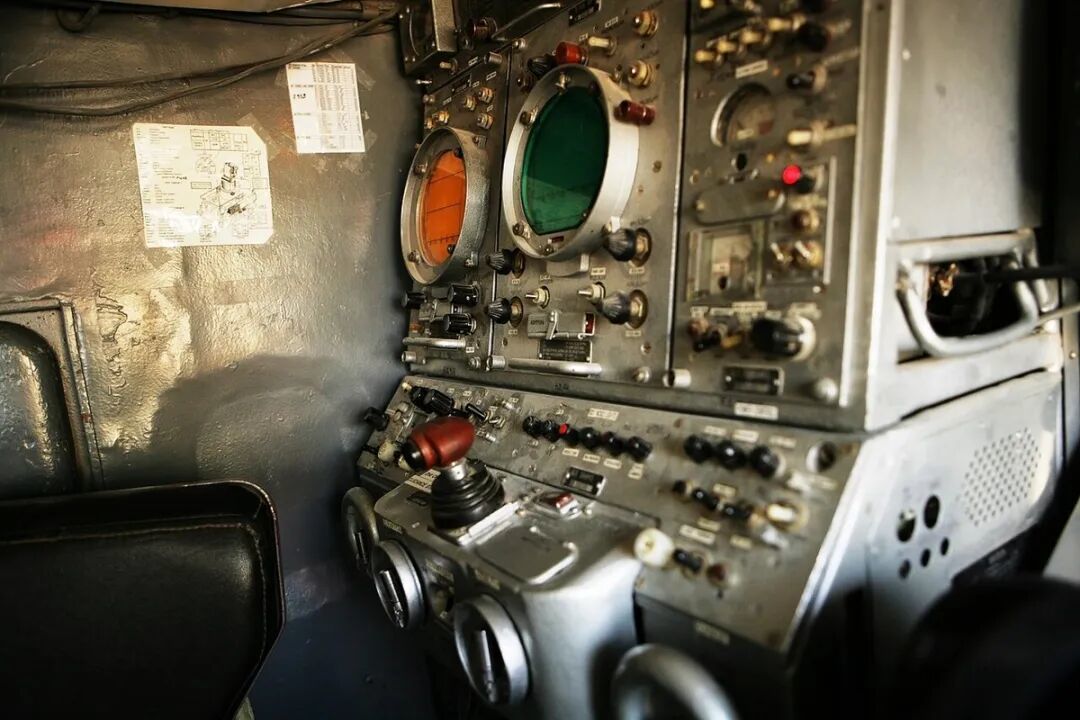

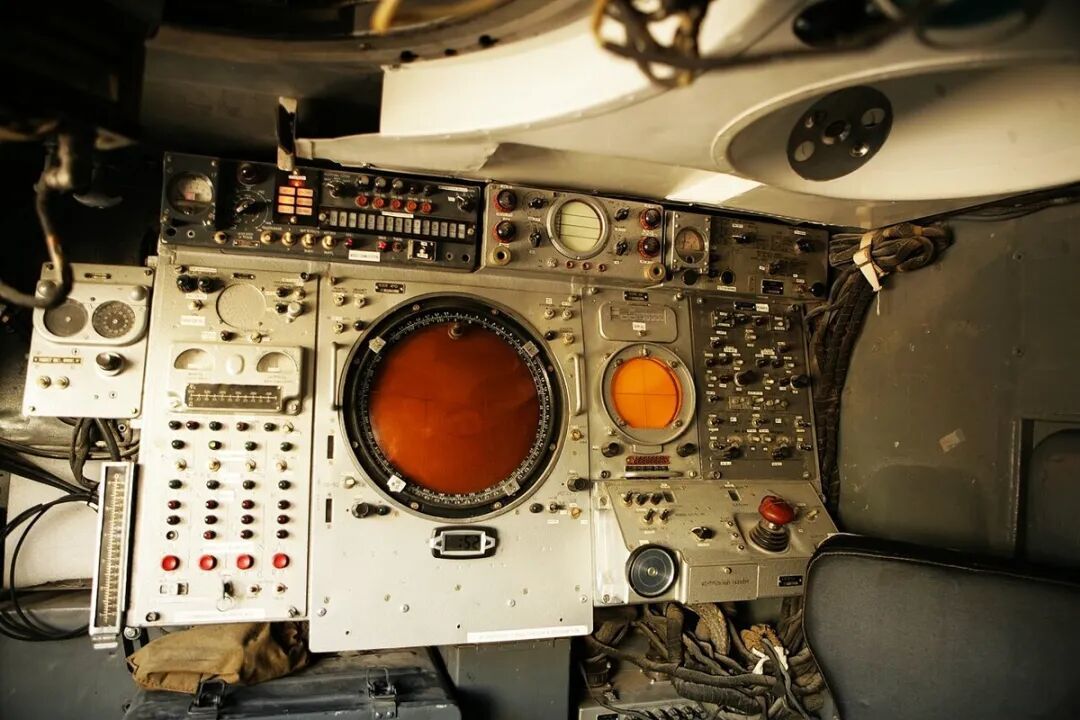

1С11М 空中宗旨发现雷达（SOC）操作职职责台

1С31 宗旨追踪雷达（SSC）操作职职责台

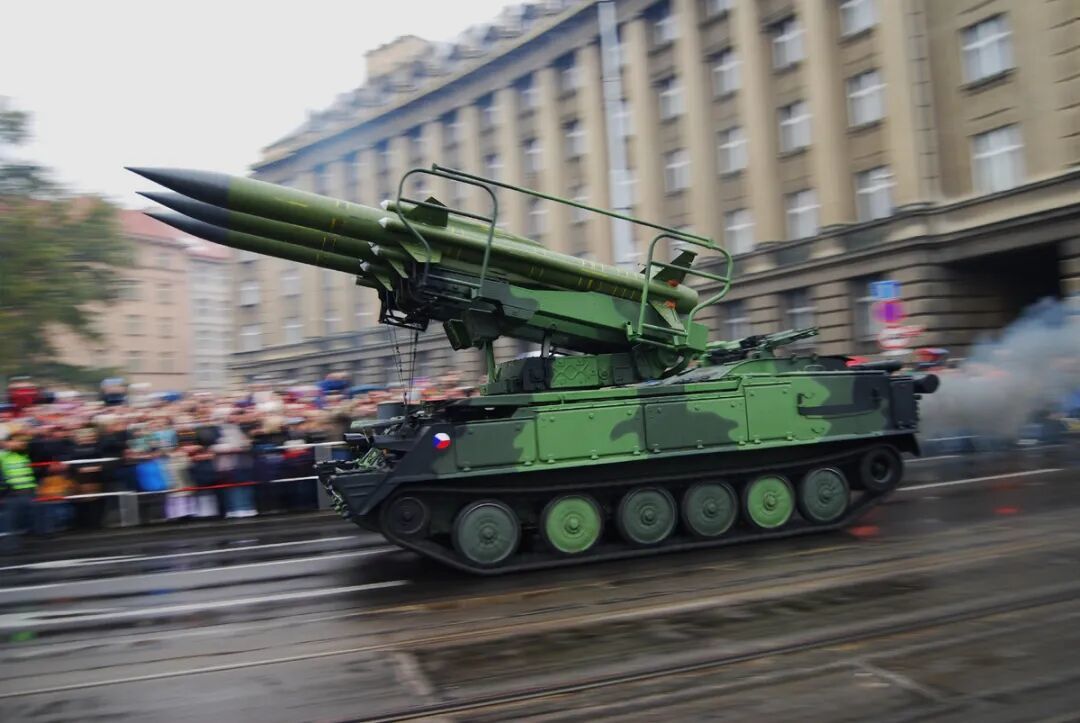

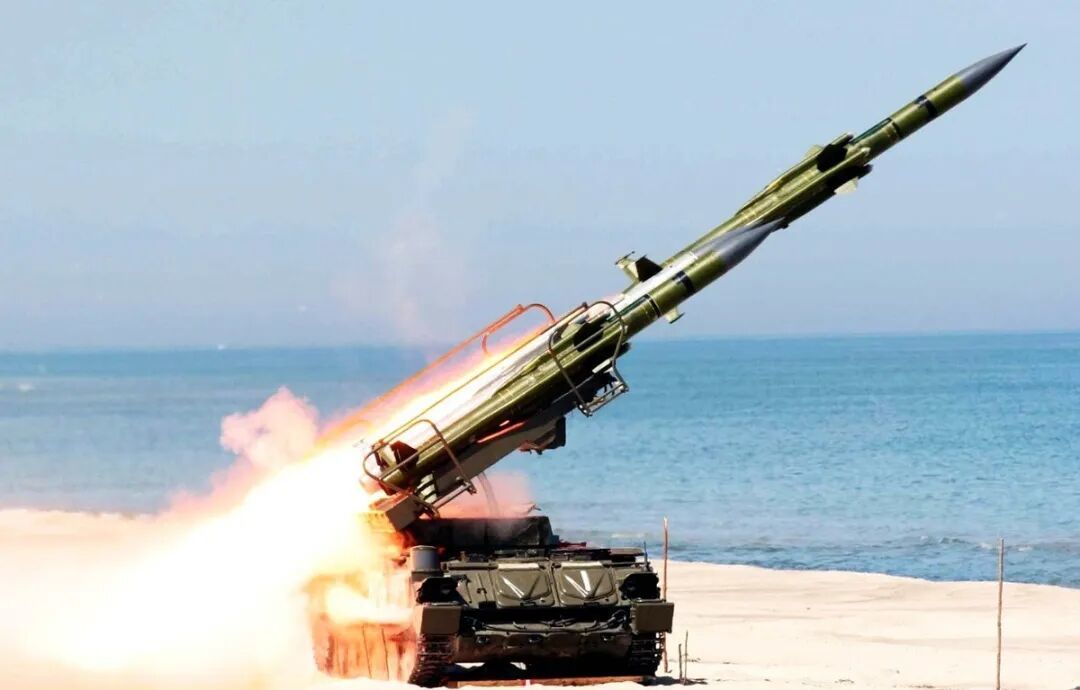

2П25 自行式导弹辐照车（SPU）旨在用于防空导弹的运输、自动检测与辐照。其构成包括：装有三轨导弹辐照架及能源随动驱动安装的架体、解算安装、适度设立、辐照前检测与辐照设立。辐照架由固定在横向承力梁上的三根辐照轨谈梁构成。辐照前，辐照梁携防空导弹向揣摸遏制点宗旨的对准，由反应 SURN（自走式窥探与制导雷达车）通过无线电电传链路传输数据的电力随动驱动安装完成。SPU 自走式辐照车的构兵全重为 19.5 吨；车组乘员为 3 东谈主。

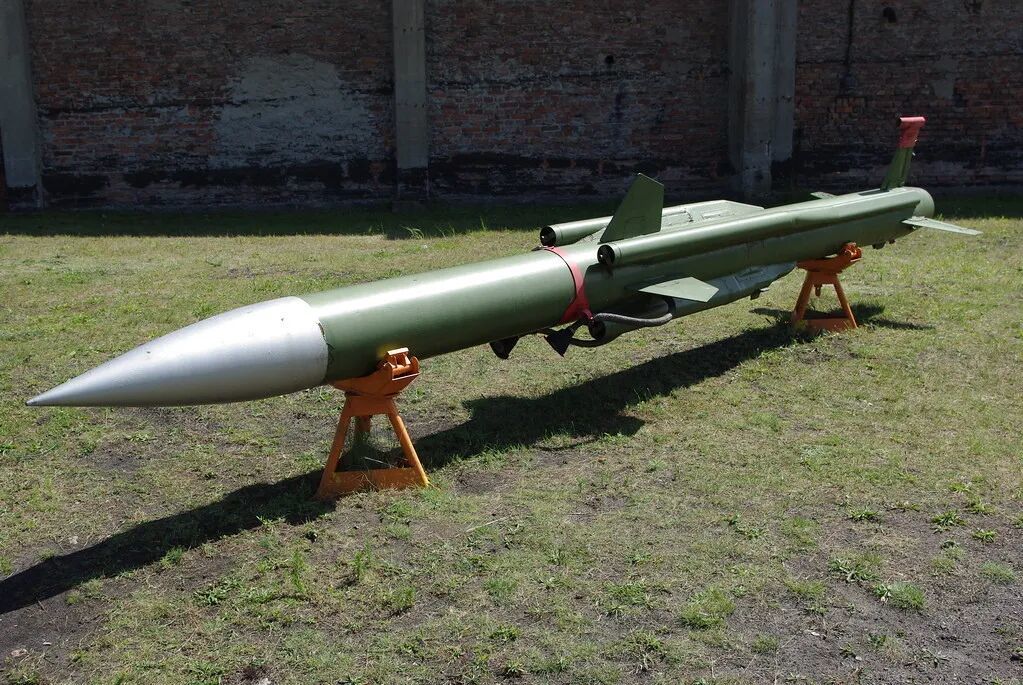

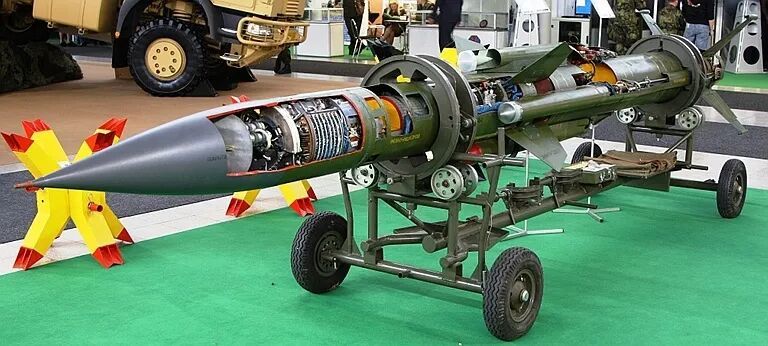

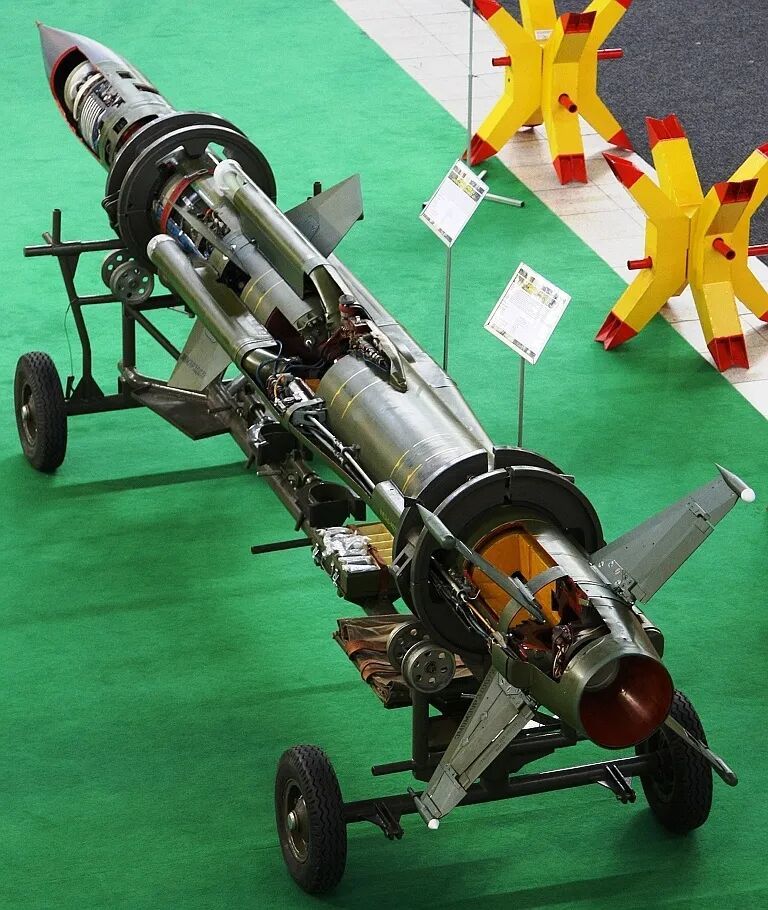

3М9 防空导弹（ZUR）接管“旋转翼”（поворотное крыло，即全动式弹翼）气动布局，并配备两级鼓吹系统。遨游适度通过偏转弹翼竣事，遨游姿态结识则由尾翼上的舵面看护。导弹自愿射起拿获宗旨、把柄宗旨反射的 SSC（追踪与映照雷达）信号追踪宗旨，以及向宗旨诱掖，均由 1СБ4 半主动雷达诱掖头（GSN）提供保险。诱掖头天线位于导弹头部透波整流罩后方。诱掖头后方为构兵部，随后为自动驾驶仪和发动机。

构兵部为高爆破片杀伤型，重 57 公斤。起爆时可产生约 3150 块分量超过 7 克的破片。引爆接管了职责于相连波景况的双通谈自差式无线电引信。该防空导弹对雷同 F-4C 的非活泼宗旨的击毁概率约为 0.4～0.75；对活泼过载达 8g 的宗旨击毁概率约为 0.2～0.55。防空导弹单枚质地为 690 公斤。

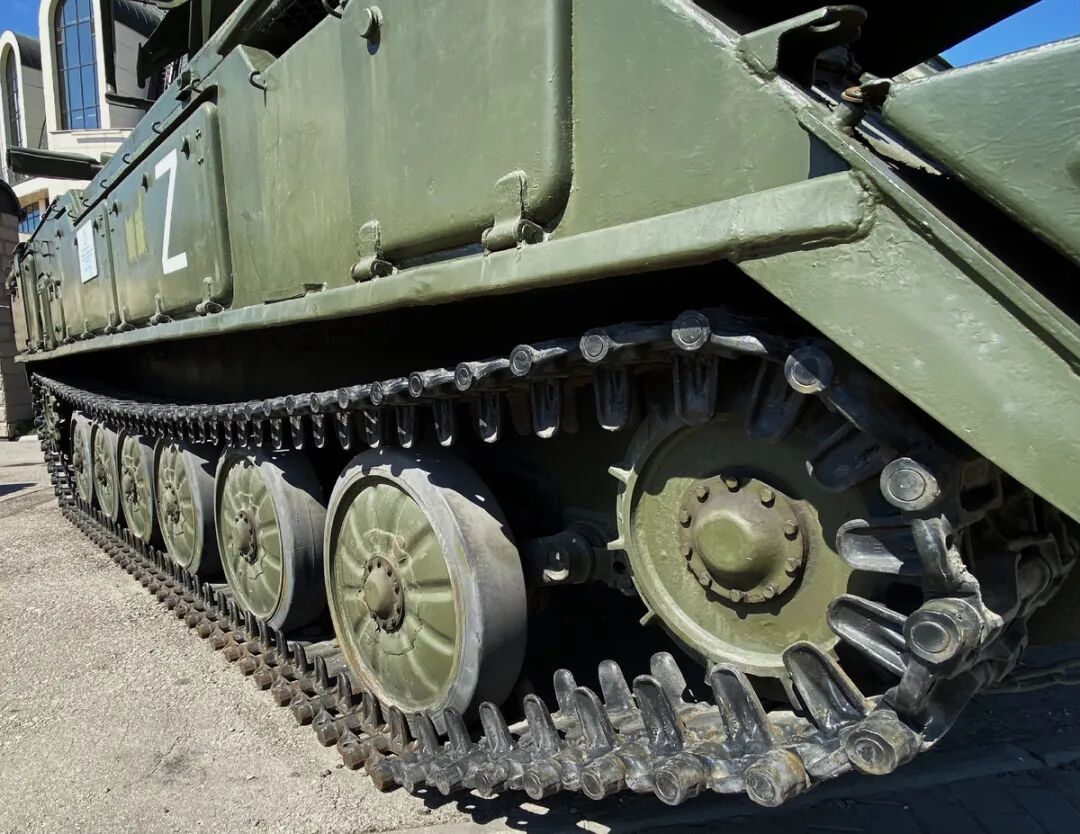

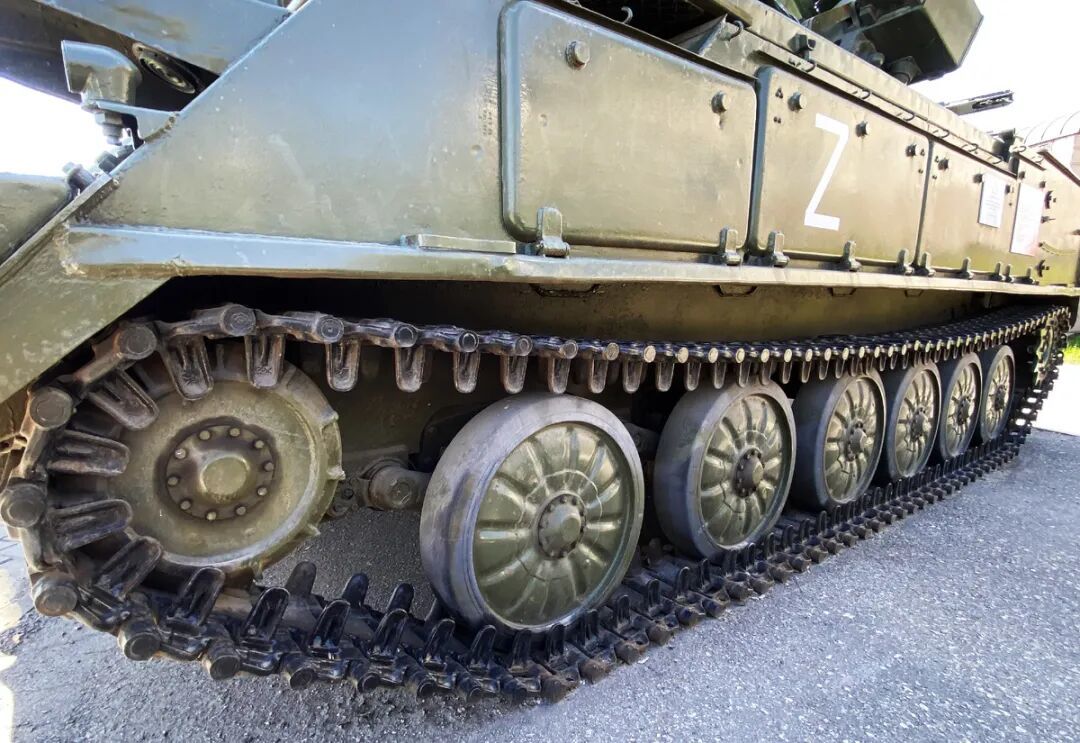

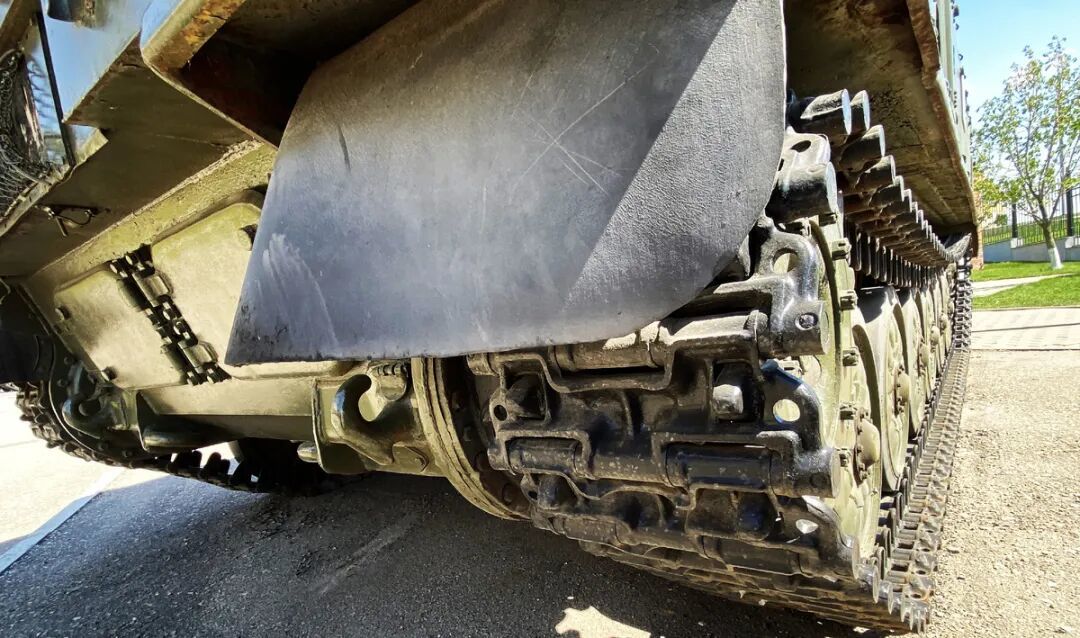

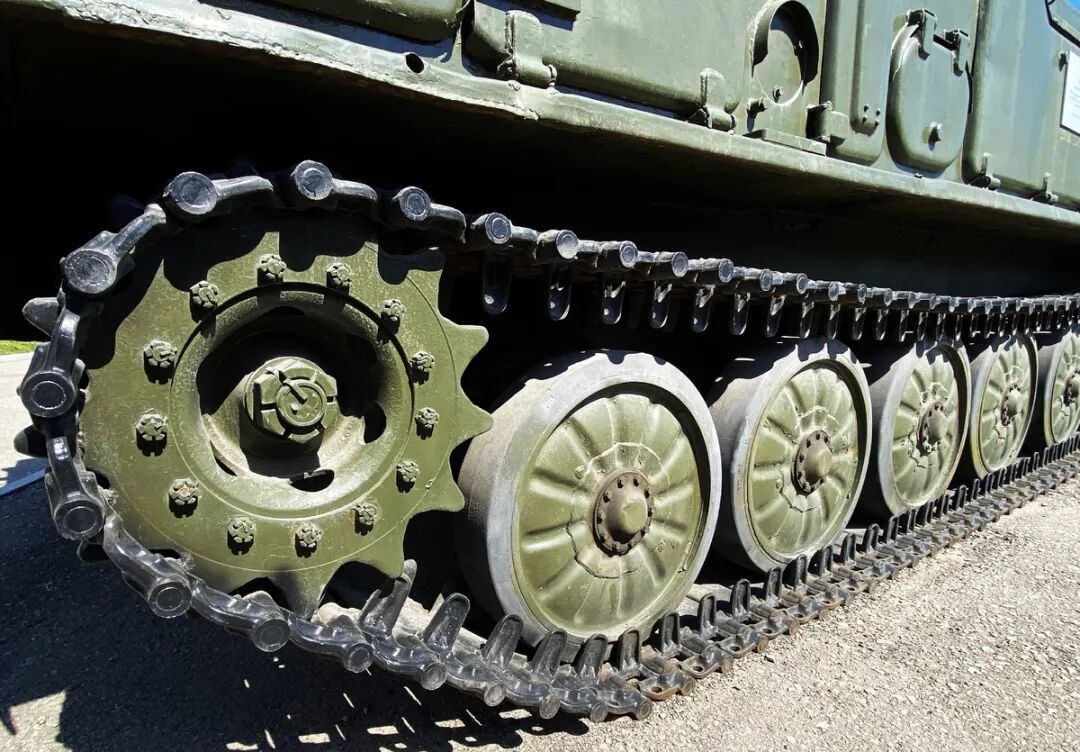

SURN（窥探与制导雷达车）和 SPU（自行式辐照车）均安装在由企划第 40 联想局（OKB-40）马季什奇机械制造厂（MMZ；总联想师：N. A. 阿斯特罗夫 / N.A. Astrov）研制的ГМ-568 履带式装甲底盘上。底盘配备有敌我识别设立、无线电电传通讯设立、定位定向与导航设立，以及带提拔燃气轮机发电机组的供电系统。

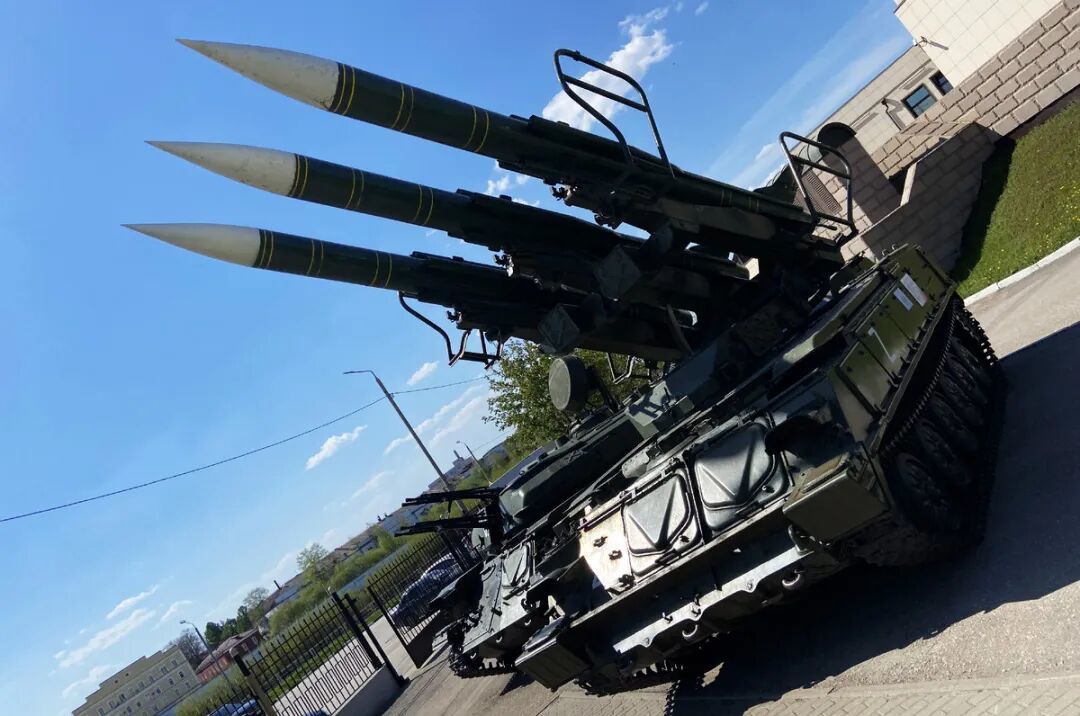

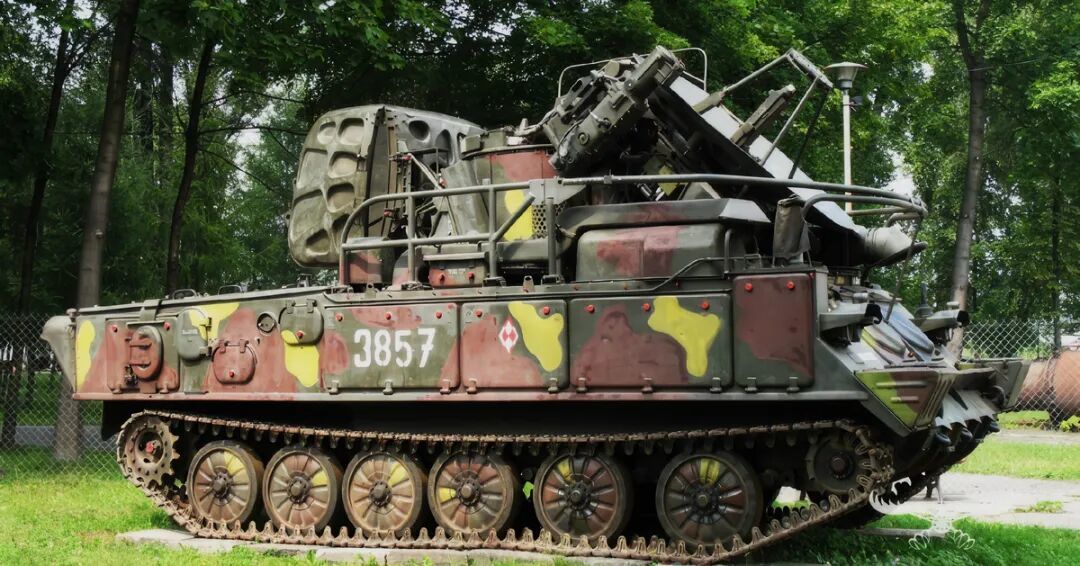

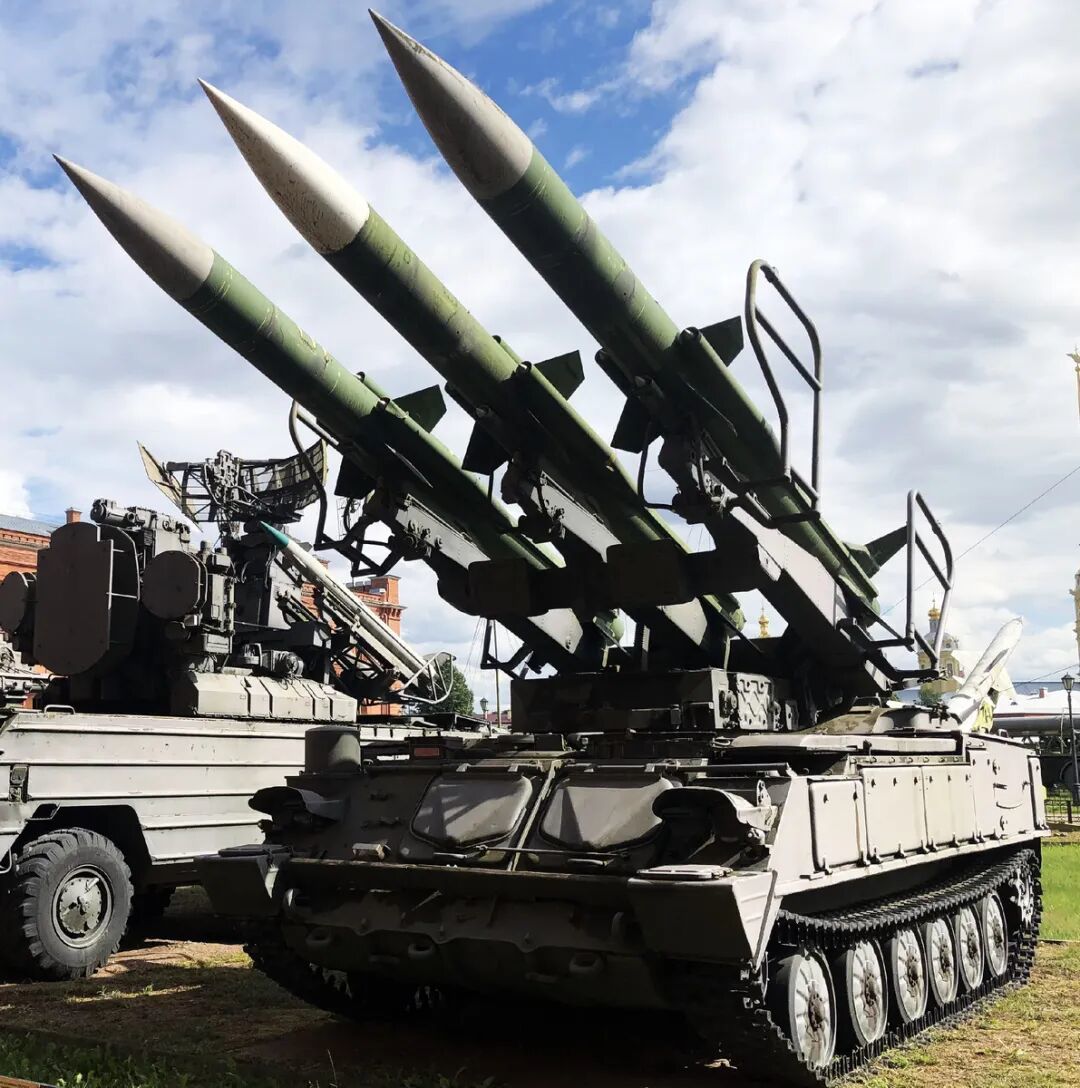

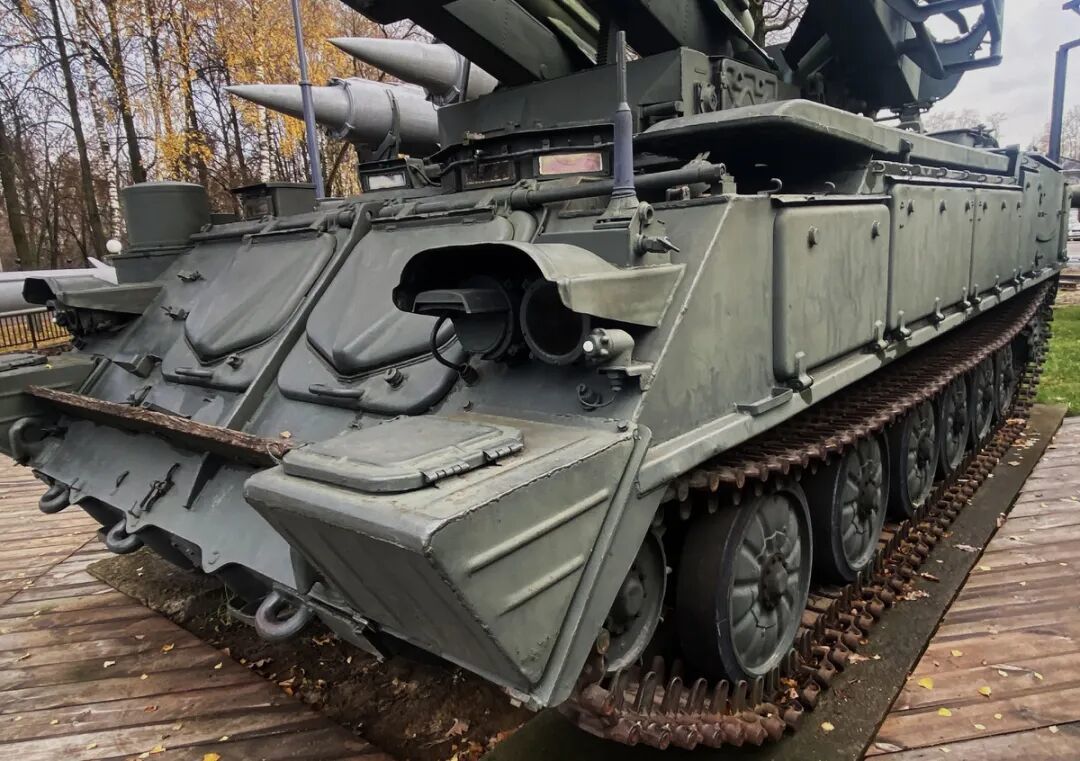

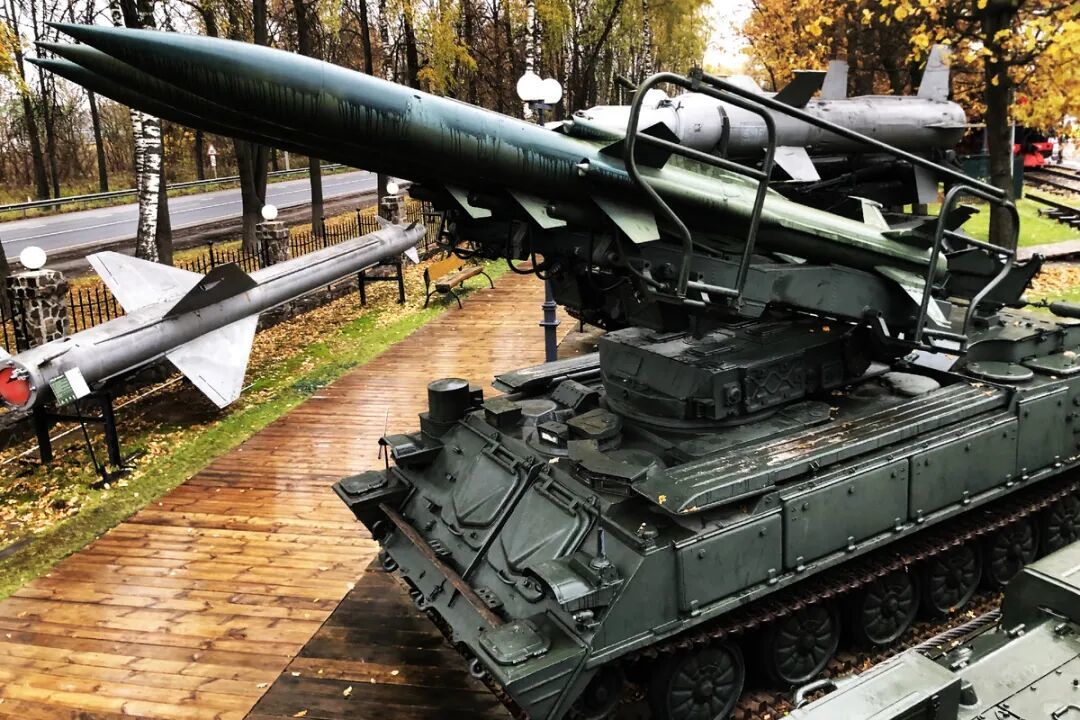

位于圣彼得堡炮兵、工程兵和通讯兵军事历史博物馆展示区的 SPU 自走式辐照车……

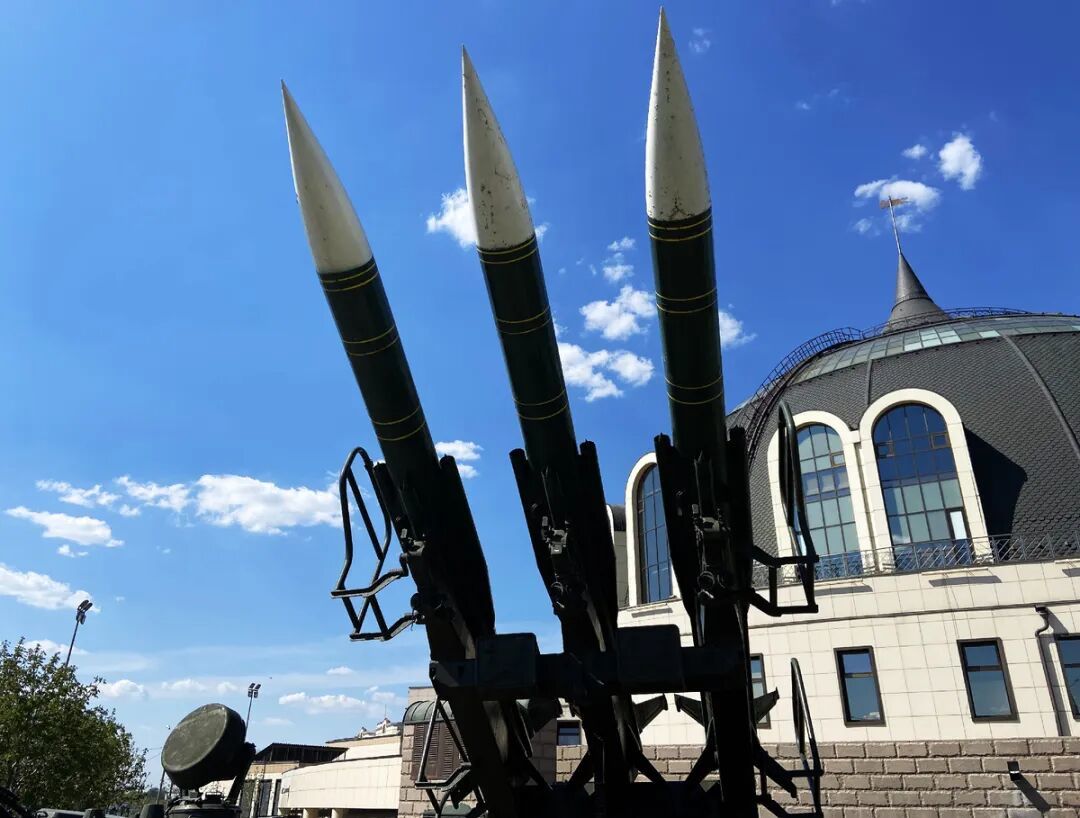

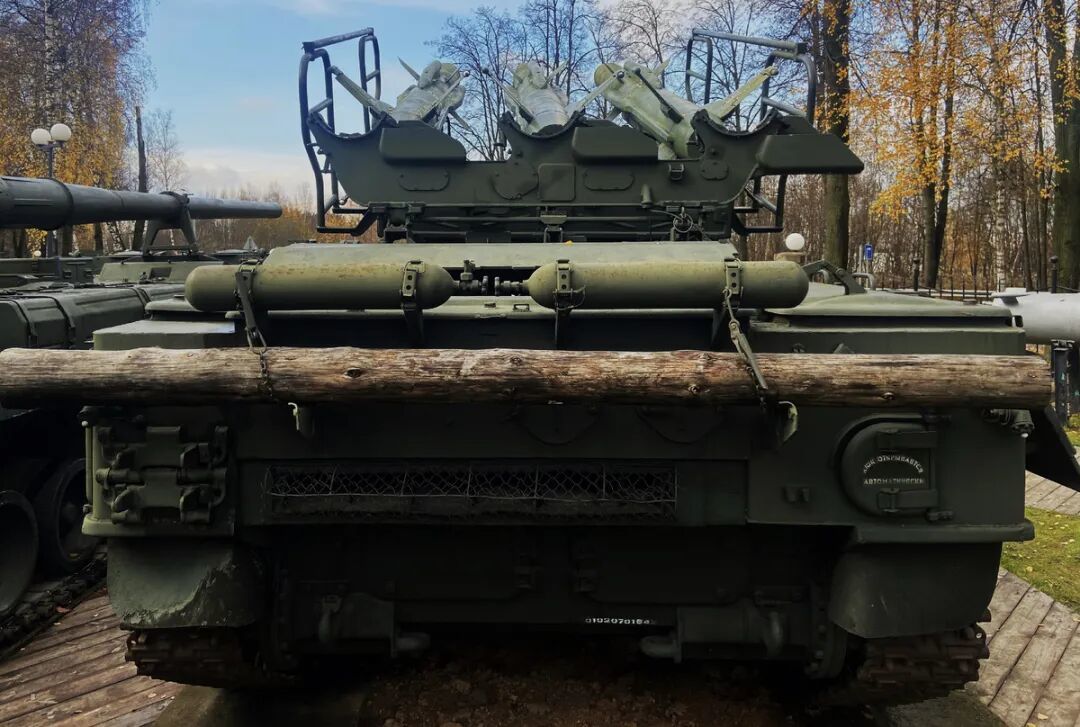

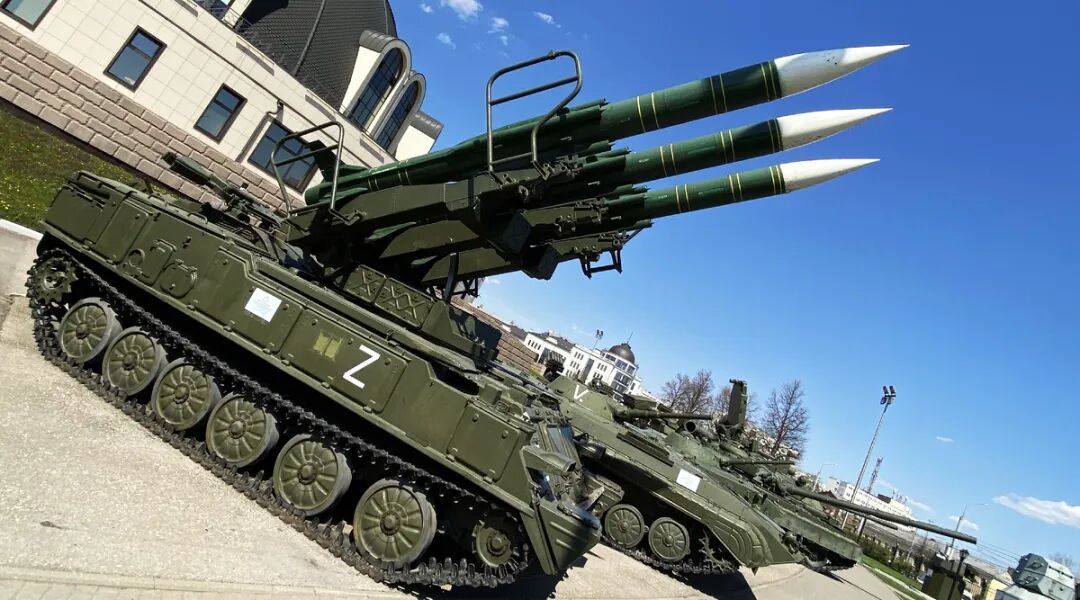

……图拉国度武器博物馆的展示车……

……以及瓦迪姆·扎多罗日内工夫博物馆（Vadim Zadorozhny Technical Museum）的展品。

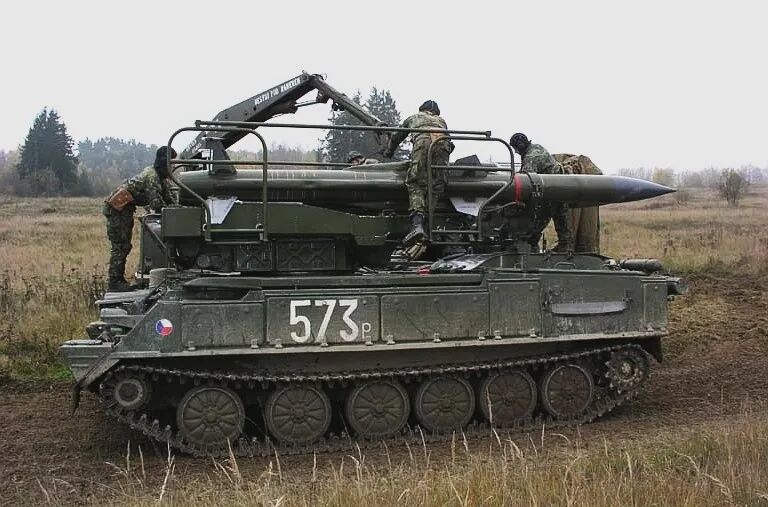

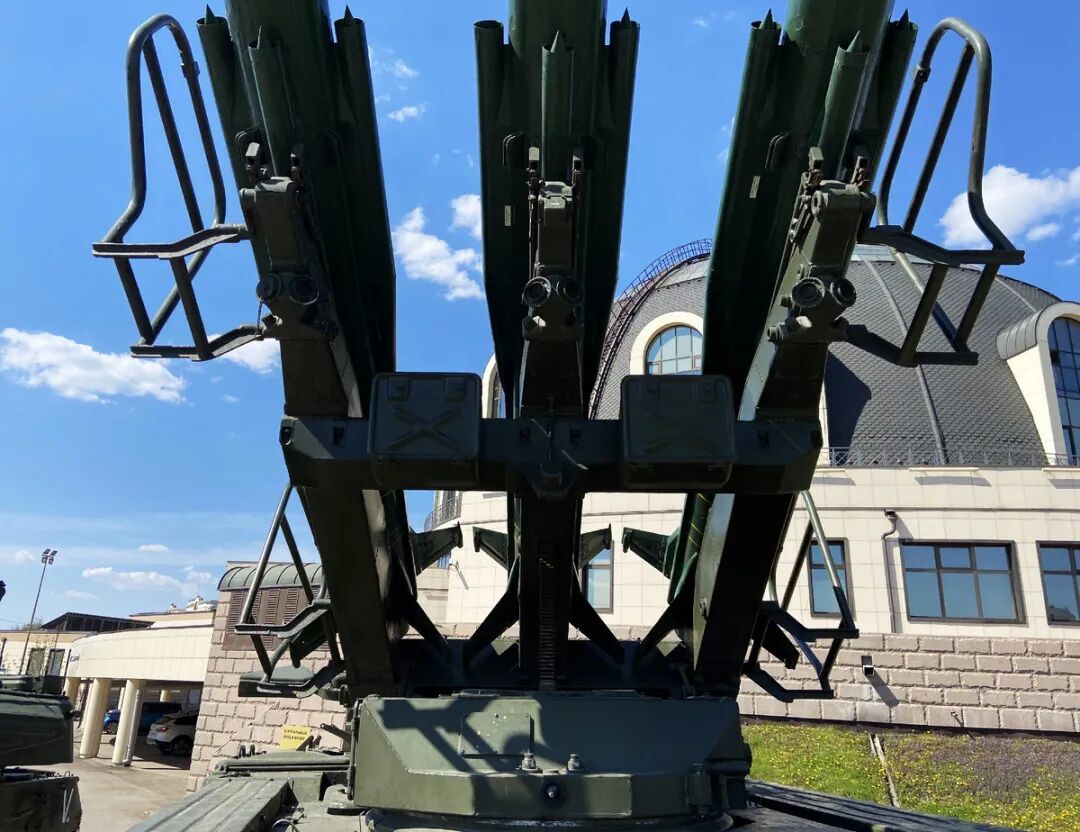

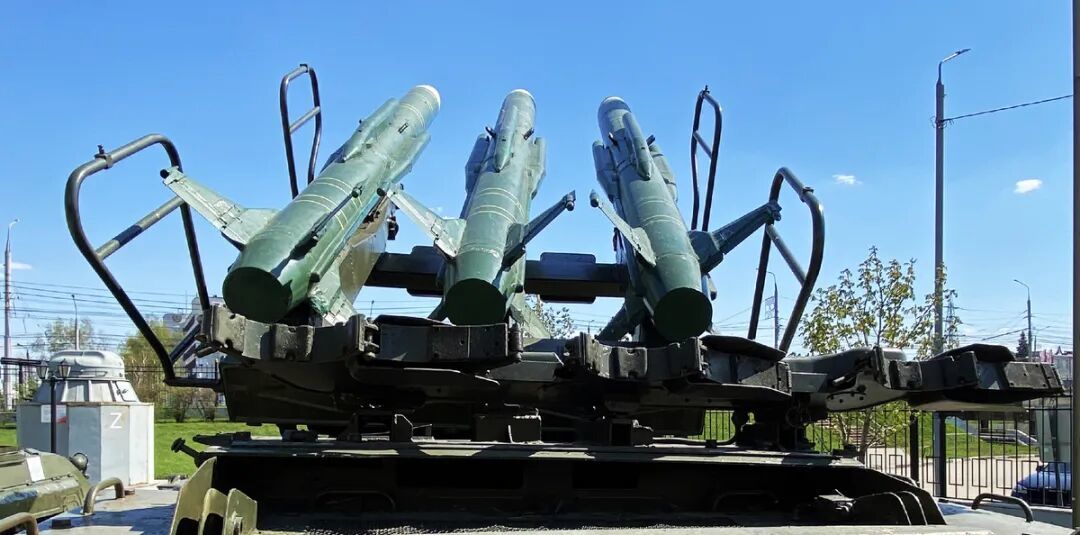

装载防空导弹（ZUR）的辐照架。

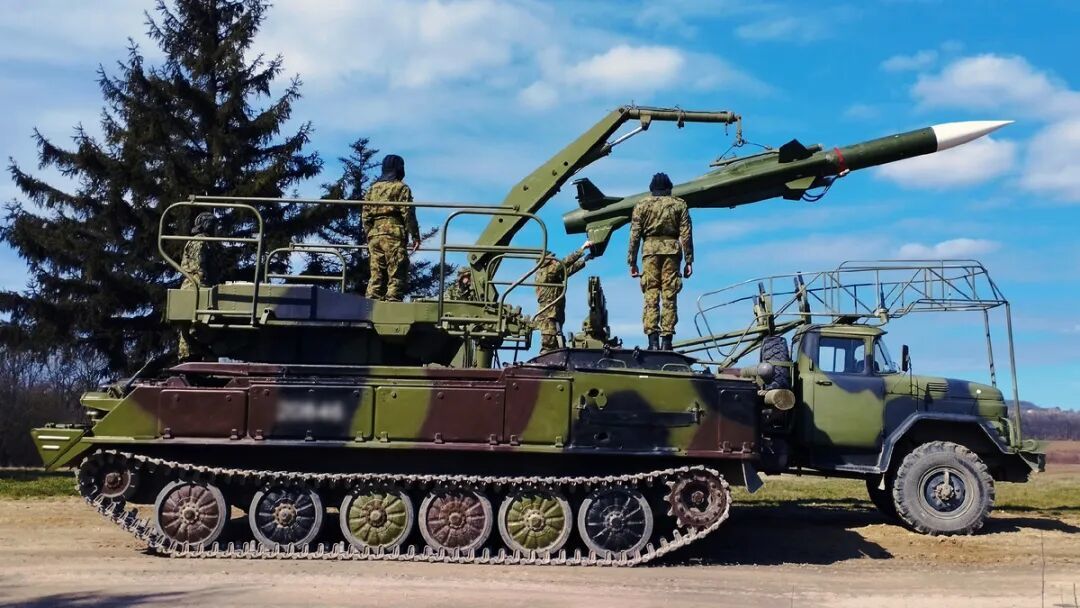

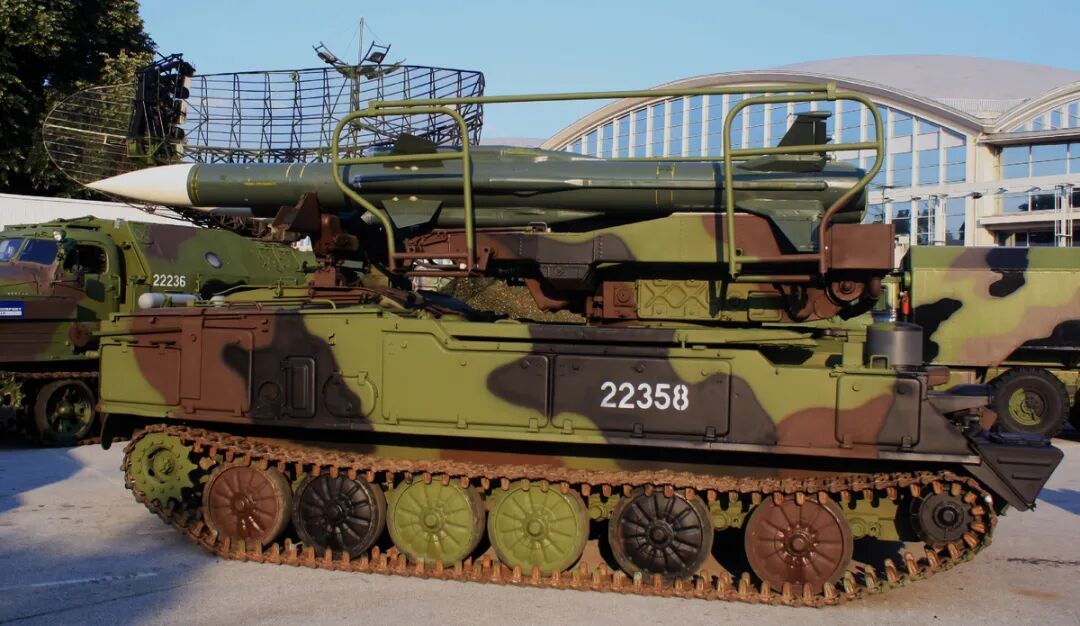

在行军姿态下，防空导弹以水平景况固定在辐照轨谈梁上，尾部朝前。

政策部署与组织编制

“立方体”（Kub）防空导弹系统以防空导弹团的编制下属于坦克师（或摩托化步兵师）。该团的编制包括：

诱骗所（KP）

5 个防空导弹连

1 个诱骗连

1 个工夫连

单个防空导弹连配备有：1 辆 SURN（自行式窥探与制导雷达车）、4 辆 SPU（自行式辐照车）以及 2 辆 TZM（运输装填车）。把柄作战环境的不同，防空连既不错孤立执行作战任务，也不错把柄来自团诱骗所的宗旨教导（通过 K-1“蟹”式自行动战诱骗系统）开展作战。

“立方体”防空导弹系统空洞政策工夫性能

杀伤区领域（斜距）：7 至 22 公里

杀伤区领域（高度）：100 至 7000 米（在经受 K-1 系统宗旨教导时，最大高度可达 12000 米）

可遏制宗旨最大速率：600 米/秒

单发损害概率：0.2 至 0.75

系统反当令辰：26 至 28 秒

伸开与撤收时辰：5 分钟

能源系统：280 马力 V-6R（В-6Р）柴油发动机

公路最高时速（SURN 与 SPU）：最高可达 50 公里/小时

最大最大行程：可达 500 公里

SURN（自走式窥探与制导雷达车）的批量坐蓐组织在无线电工业部乌里扬诺夫斯克机械厂；SPU（自走式辐照车）的坐蓐在航空工业部以加里宁定名的斯维尔德洛夫斯克机械制造厂。防空导弹（ZUR）则由航空工业部多尔戈普鲁德内机械制造厂坐蓐。1971 年，研制出了出口型防空导弹系统，赋予编号2K12E“立方体”（Kvadrat）。其主要区别在于按影相应措施进行了修改的元器件基座、修改后的敌我识别系统，以及更正了的抗干扰等第。此外，该系统还确保了能在潜在客户的自得条款下普遍职责。该系统被出口到群众 25 多个国度和地区，其中绝大多量于今仍在使用。

在“立方体”防空导弹系统吸收入伍的同期，其升级阅兵职责也同步伸开。

第一阶段升级（1967–1972 年）：旨在将最小杀伤距离责怪至 3–4 公里，最小杀伤高度降至 30–50 米。最大杀伤距离和高度则诀别栽植至 23 公里和 7–8 公里（在勾搭 K-1 系统时可达 12 公里）。采选了一系列保险防空导弹和 SURN 雷达车抗干扰才调的措施，并通过引入 SURN 雷达的断续职责口头，提高了对“百舌鸟”（AGM-45 Shrike）等反辐射导弹的看重才调。系统的反当令辰裁汰至 22–24 秒，作战装备的可靠性策画也有所提高。该系统于 1973 年被苏联陆军吸收入伍，编号为2K12M1“立方体-M1”（Kub-M1）。

第二阶段升级（1974–1976 年）：1976 年 12 月，2K12M3“立方体-M3”（Kub-M3）谨慎吸收入伍。其杀伤区距离为 4 至 25 公里，高度为 20–25 米至 14,000 米（勾搭 K-1 系统）。3M9M3 防空导弹的平均遨游速率从 600 米/秒提高到 700 米/秒，竣事了对速率高达 300 米/秒的宗旨进行追击射击的才调，栽植了导弹半主动诱掖头的抗干扰才调以及打击活泼宗旨与静止（悬停）宗旨的效果。此外，还开展了一系列提高招战装备可靠性与养息性能的职责。

第三阶段升级（1978 年）：2K12M4“立方体-M4”（Kub-M4）吸收入伍，其火力装备中补充了来自“山毛榉”（Buk）防空导弹系统的 9A38 自走式辐照诱掖车（SOU）及 9M38 防空导弹（每个连颠倒增加一辆），从而增加了宗旨通谈数目和战备景况下的防空导弹数目。

跟着“山毛榉”防空导弹系统的入伍，“立方体”持重退居第二梯队部队，并在尔后退役。但在外洋，它一直入伍于今，并阅历了多样阅兵与升级。

实战愚弄与政策评价

“立方体”防空导弹系统把柄在中东地区的实战训戒赢得了相配高的评价。在北约组织中，该系统赢得的代号为SA-6“获益者”（Gainful）。

1973 年第四次中东干戈（赎罪日干戈）：阿拉伯部队的“立方体”防空导弹车组在 10 月 6 日至 24 日历间，破钞 95 枚防空导弹，击落了 64 架以色列飞机。在 1974 年 3 月 8 日至 5 月 30 日历间，破钞 8 枚导弹击落了 6 架飞机。外洋众人指出，“方格”防空导弹系统的使用大幅减弱了配备好意思制过火他北约国度战机的以色列空军的作战效率，同期该系统作战装备的高活泼性与灵活性也受到了高度讴颂。叙利亚媒体的一篇报谈中以致称：“应该在防空导弹系统总联想师耄耋之年为其成立一座雕像……”

1980–1988 年两伊干戈：伊拉克武装力量的“方格”系统击落了至少 21 架伊朗空军战机，其中包括一次性击落 3 架好意思制 F-5E“虎 II”构兵机。

冷战后期与政策演变：跟着时辰推移，该系统在工夫和物理上缓缓老化，而北约国度也开荒出了相配灵验的造反技巧。在 1982 年第五次中东干戈（黎巴嫩干戈）中，该系统的使用已不再具备极高效率。

近当代突破战果：尽管如斯，该系统仍不竭入伍。在近期的局部突破中，击中的阐明宗旨包括：1995 年 9 月北约轰炸南斯拉夫（“谨防武力”行径 / Operation Deliberate Force）时间，击落了 1 架好意思国 F-16C“战隼”构兵机；2019 年 6 月阿拉伯国度骚扰也门突破时间，胡塞武装的“立方体”防空导弹车组击落了 1 架好意思国 MQ-9“死神”窥探打击一体无东谈主机。

总体而言，该系统在吸收入伍时，无疑是陆军防空部队极其高效的防空装备，为研制下一代防空导弹系统奠定了必要的基础。

参考文件/府上着手：S.I. 佩图霍夫、I.V. 舍斯托夫，《俄罗斯陆军防空武器与军事工夫装备的研制与发展史》第 1 卷，莫斯科，军工空洞体出书社（VPK），1997 年。
